電源を入れれば、そこが
1553の試験環境になる。

Handy Dandy（HD113U）



堅牢型ノートPCに MIL-STD-1553B／ARINC429 インターフェースと解析用ソフトウェアを

組み込み済みで納入するポータブル試験機です。ハンガー、工場内、機体まわりなど、

PCと測定機材を個別に準備しづらい現場でも、電源投入後すぐにバスのモニタリング・ 試験を開始できます。



カタログをダウンロード（無料）
お問い合わせ
PROBLEM

MIL-STD-1553の試験環境、

こんなところで止まっていませんか？

「バスモニターが欲しい」「1553のテスターを探している」

——最初の一歩でつまずいていませんか。

悩む人 イラスト

PC・ボード・ソフトの
個別手配が手間

1553のバスモニターが欲しいだけなのに、PC選定、インターフェースボード、ソフトウェアをそれぞれ手配する必要がある。

試験開始までの立ち上げが長い

ドライバとアプリケーションのインストールから始めなければ、そもそも試験を開始できない。

現場に持ち出せない

実験室からハンガーや工場、機体のそばへ持ち出したいが、据置構成のままでは動かせない。

設備としての計上がしづらい

汎用PCの購入は社内申請が通りにくい。
プロジェクトに紐づく専用設備として計上したい。

海外製テスターはオーバースペック

完全軍用仕様のポータブルテスターは高機能な一方、国内の多くの用途には過剰かつ高価。
SOLUTION

Handy Dandy の「セットアップ済み」にお任せください

閃いた人 イラスト

堅牢型PC、アビオニクス通信インターフェース、解析用GUIソフトウェア、開発用SDK。

1553試験に必要な要素を1つの筐体にまとめ、設定済みの状態で納入するポータブル試験機です。

届いたその日から試験できる

届いたその日から試験できる

「ボード選定→PC調達→組み合わせ→ドライバ導入→アプリ導入」の工程を出荷前に完了。電源投入後すぐにモニタリング・試験を開始できます。

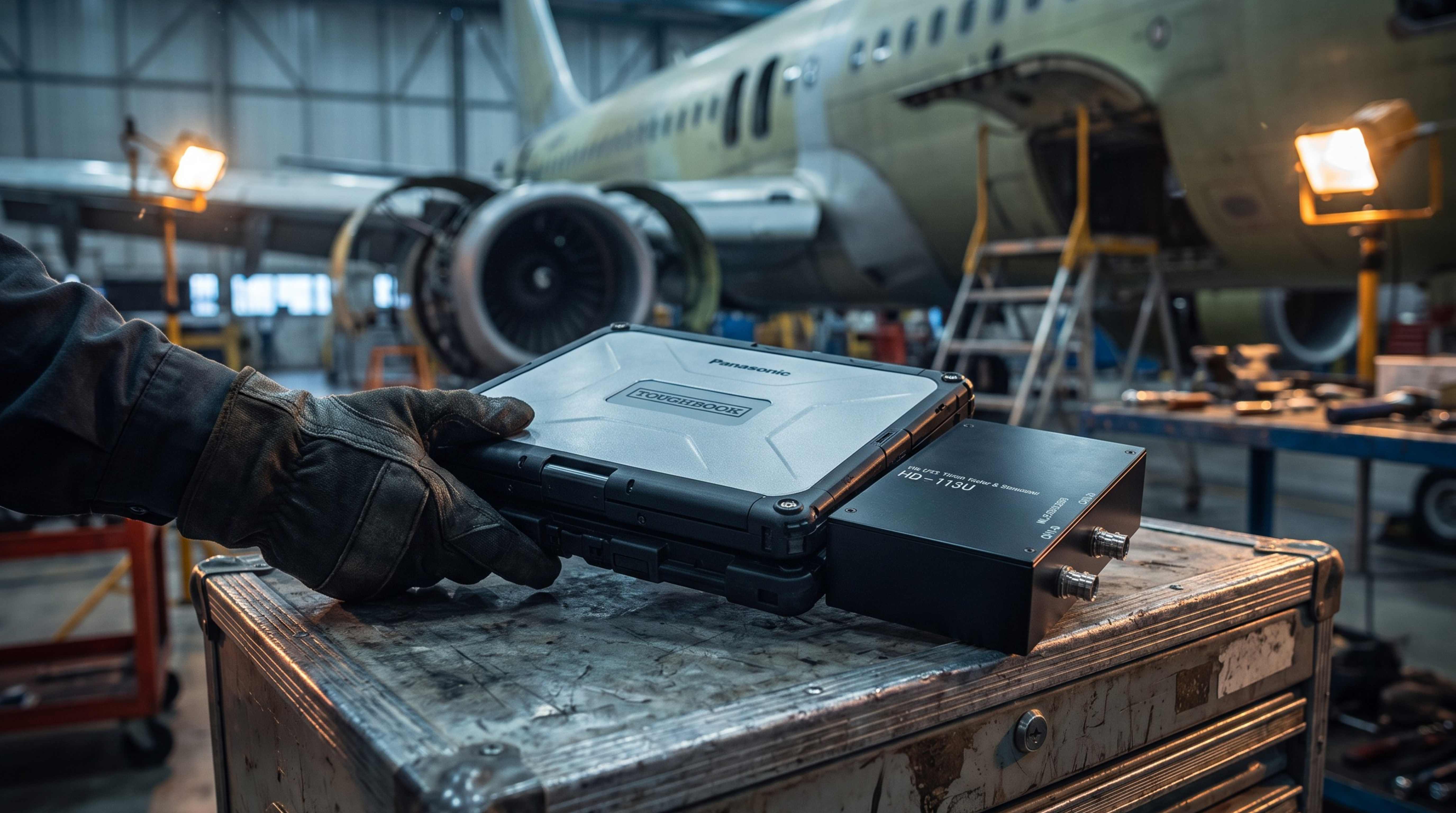

現場に持ち込める堅牢性　イメージ

現場に持ち込める堅牢性

計算機に堅牢型 Panasonic TOUGHBOOK を採用。ハンガーや工場内での持ち運び、現場環境での使用を想定した構成です。
※ユニット一式としてMIL規格認証を取得した製品ではありません。

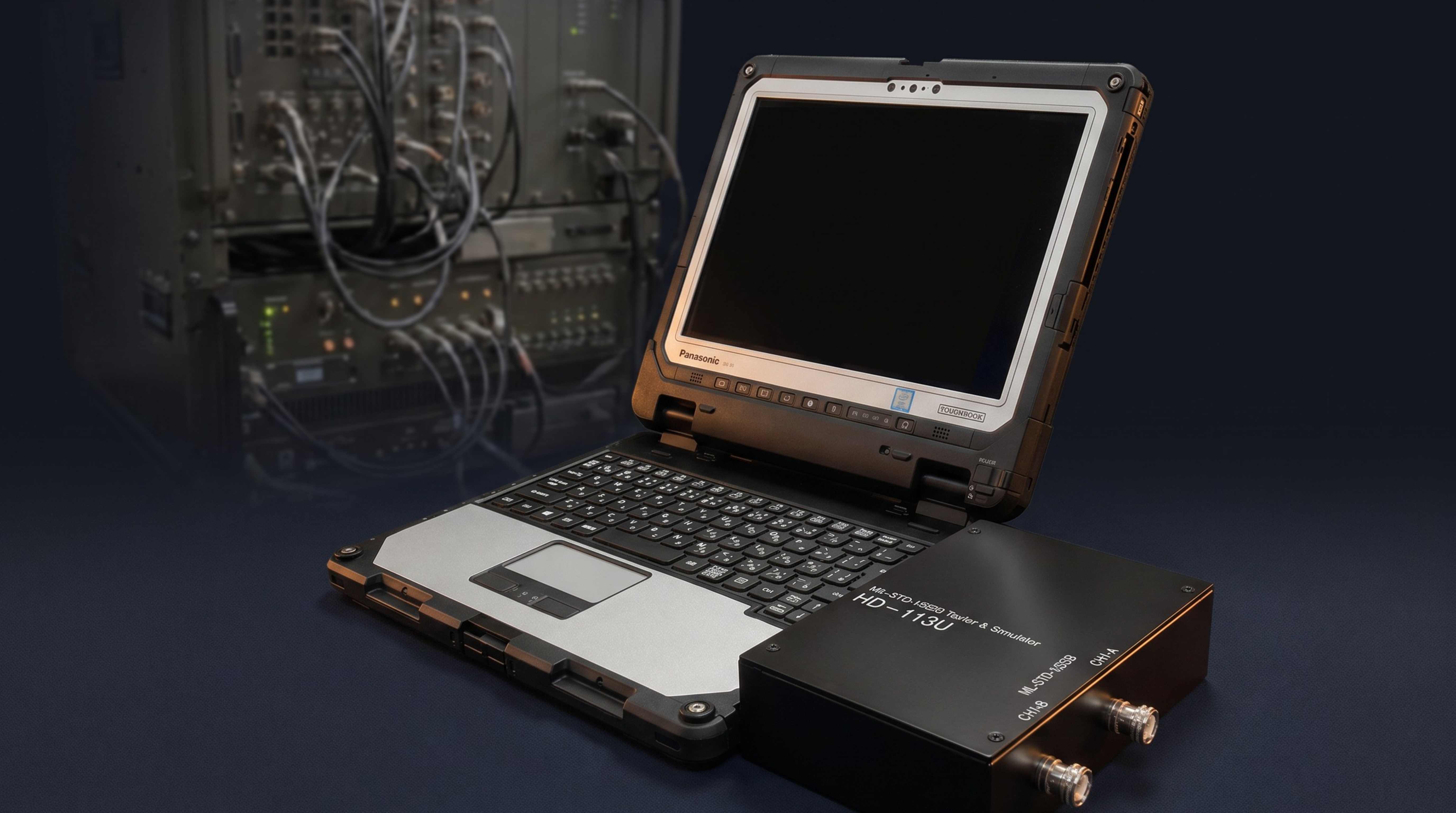

過剰装備ではない実務のための1台　イメージ

過剰装備ではない実務のための1台

完全軍用仕様の海外製テスターに対し、実務に必要な堅牢性・機能・可搬性に絞ることで導入しやすい選択肢を提供します。

Handy Dandy 専用装置への作り込みにも対応　イメージ

専用装置への作り込みにも対応

同梱のSDK（BU-69092S0／BU-42992S0）で、プロジェクト専用のモニタ装置・試験装置として独自ソフトウェアを開発可能です


USE CASE

Handy Dandyの活用分野

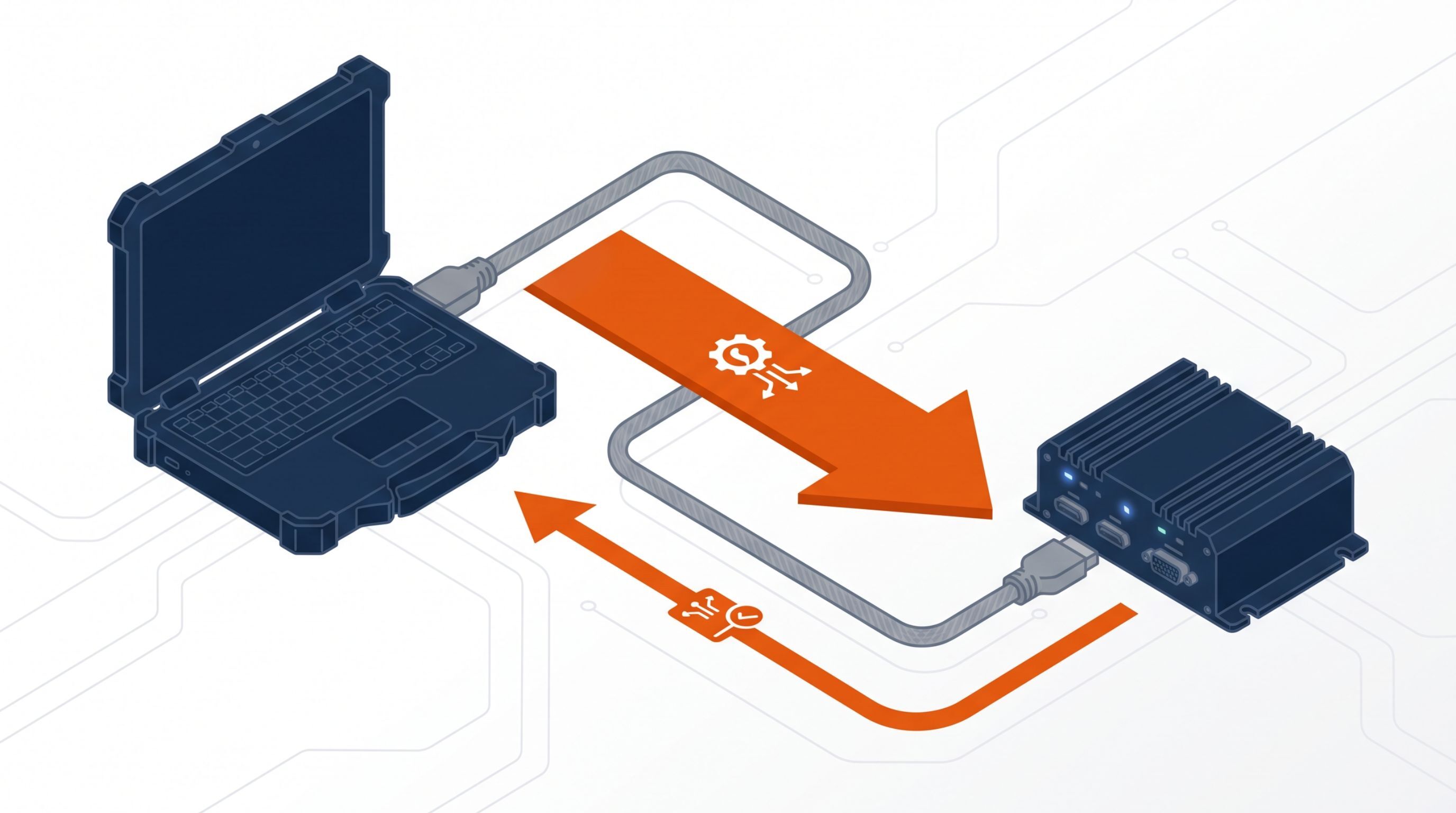

HandyDandy バステスターとして：PCから機器へコマンド矢印→応答が返る双方向通信
01｜バステスターとして

対象機器にコマンドを送る

開発中のアビオニクス機器に対しコマンドを送信し、応答を確認。
単体試験・機能確認に。

アビオニクス機器の単体試験 工場内での製造・出荷検査

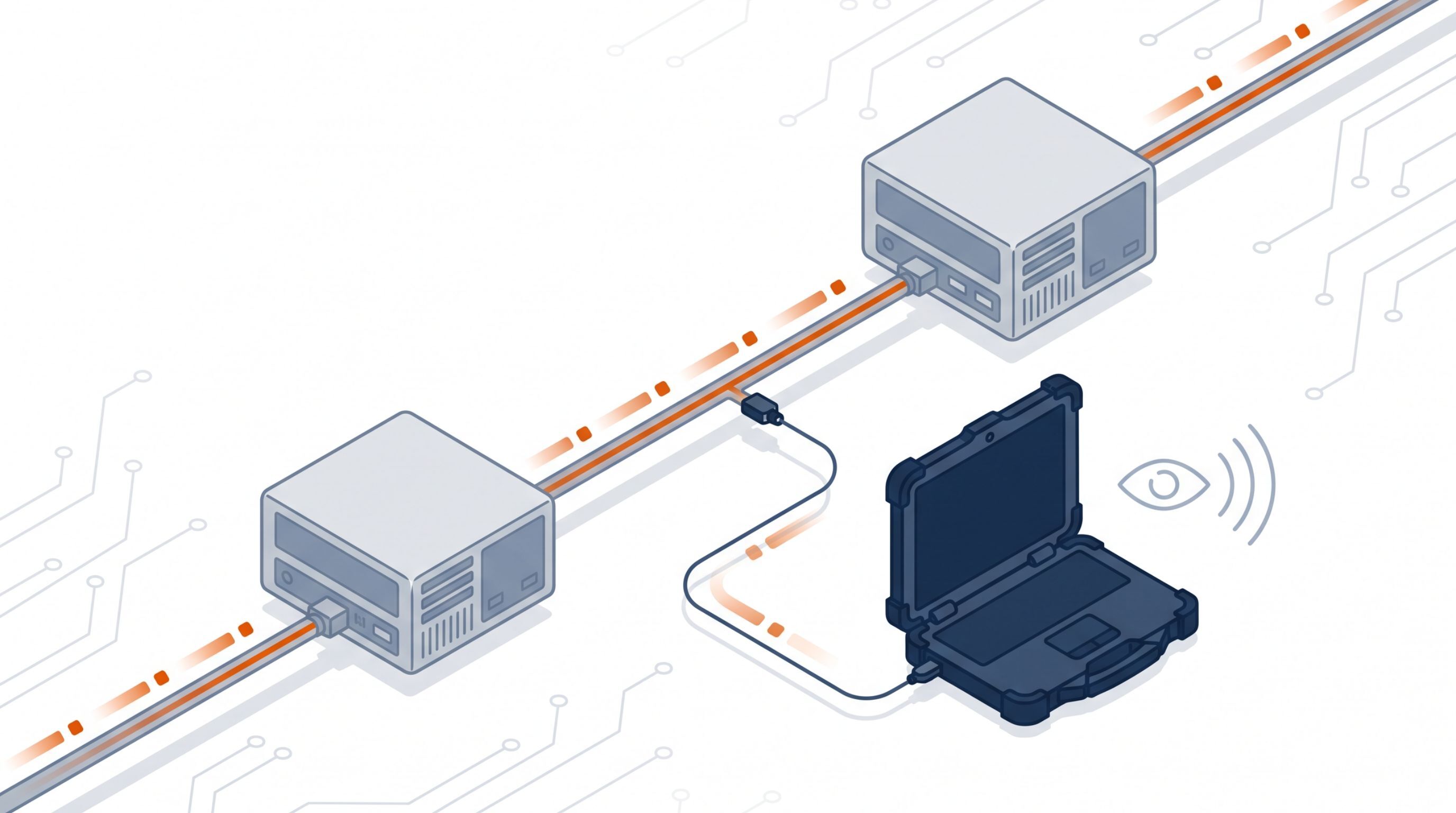

HandyDandy バスモニターとして：既存の2機器間の通信線に横から分岐して「聞くだけ」（間に割り込まない）
02｜バスモニターとして

実機の通信を横から見る

既に通信している系に接続し、バス上のトラフィックをモニタリング。
機体側に手を入れる必要がありません。

実機通信のバスモニタリング ハンガーでの整備・確認作業

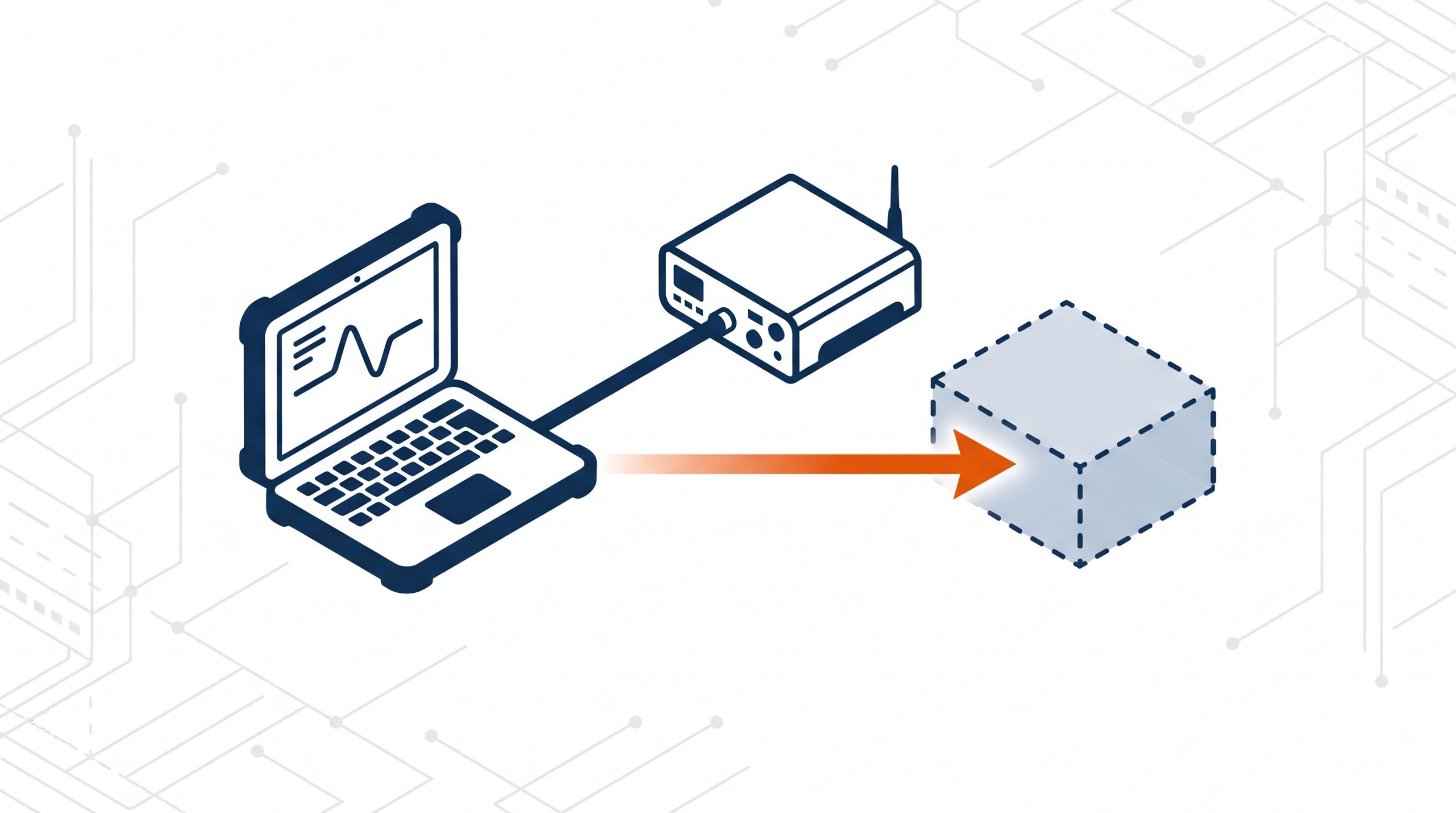

HandyDandy シミュレータとして：実在しない機器を点線の枠で表現し、PCがそこへ模擬データを送り込む
03｜シミュレータとして

未完成のシステムを補う

dataSIMSにより未実装の機器やデータを模擬。相手機器が揃っていない段階から試験を進められます。

開発部門での結合試験 プロジェクト専用の社内試験設備
SPECIFICATIONS

Handy Dandyの製品仕様

MIL-STD-1553B は最大4系統まで対応。I/F・チャネル数・コネクタ・ソフトウェアの組み合わせで型番が変わります。

MIL-STD-1553B 最大4系統 ARINC429 同時対応可 計算機：Panasonic TOUGHBOOK（堅牢型） OS：Windows Series SDK同梱 USB／DC電源対応



※詳細な仕様はカタログをダウンロードください

※1553BとARINC429の同時制御時は1553B最大2chまで

詳細カタログをダウンロード →

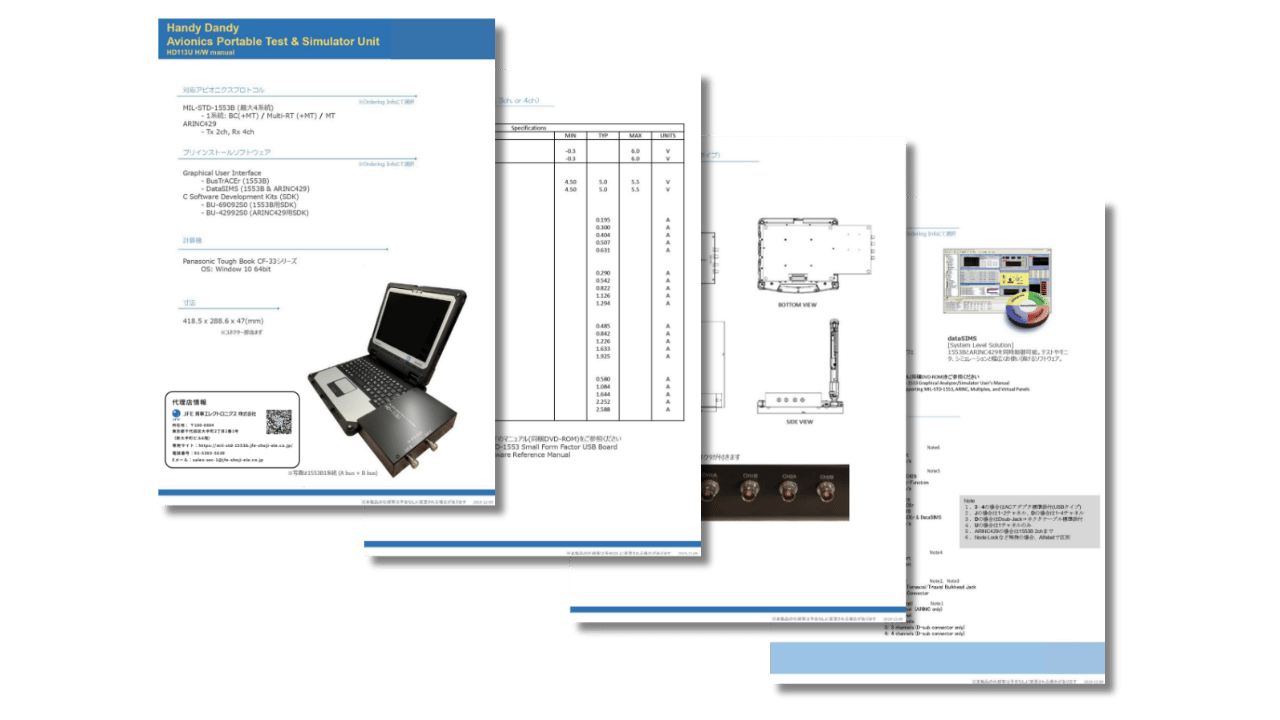

Handy Dandy カタログ表紙 large
SOFTWARE

用途に合わせて選べる、2つのGUIソフトウェア

BusTrACEr／dataSIMSはいずれもオプションです。

SDKのみの構成もお選びいただけます。



PROTOCOL ANALYZER SOLUTION

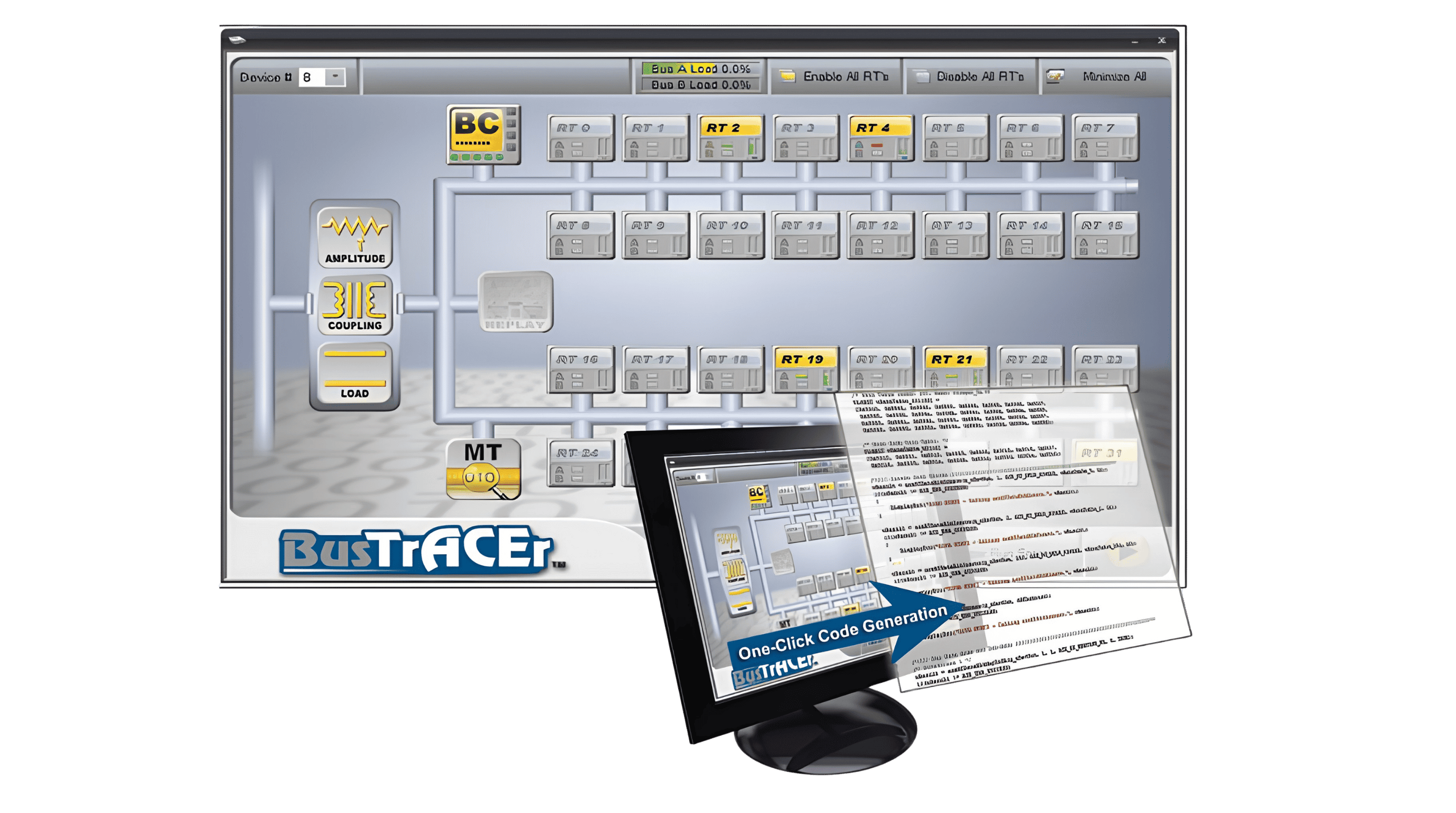

BusTrACEr（バストレーサー）

1553B専用のソフトウェア。トラブルシュートやソフトウェア開発に最適です。

✓ 1553通信が規格どおりに成立しているかを確認
✓ トラブルシュート、ソフトウェア開発時のデバッグ
✓ 出荷検査、通信確立の確認

通信の成立確認 出荷検査 デバッグ



詳細カタログをダウンロード →
BusTrACEr
SYSTEM LEVEL SOLUTION

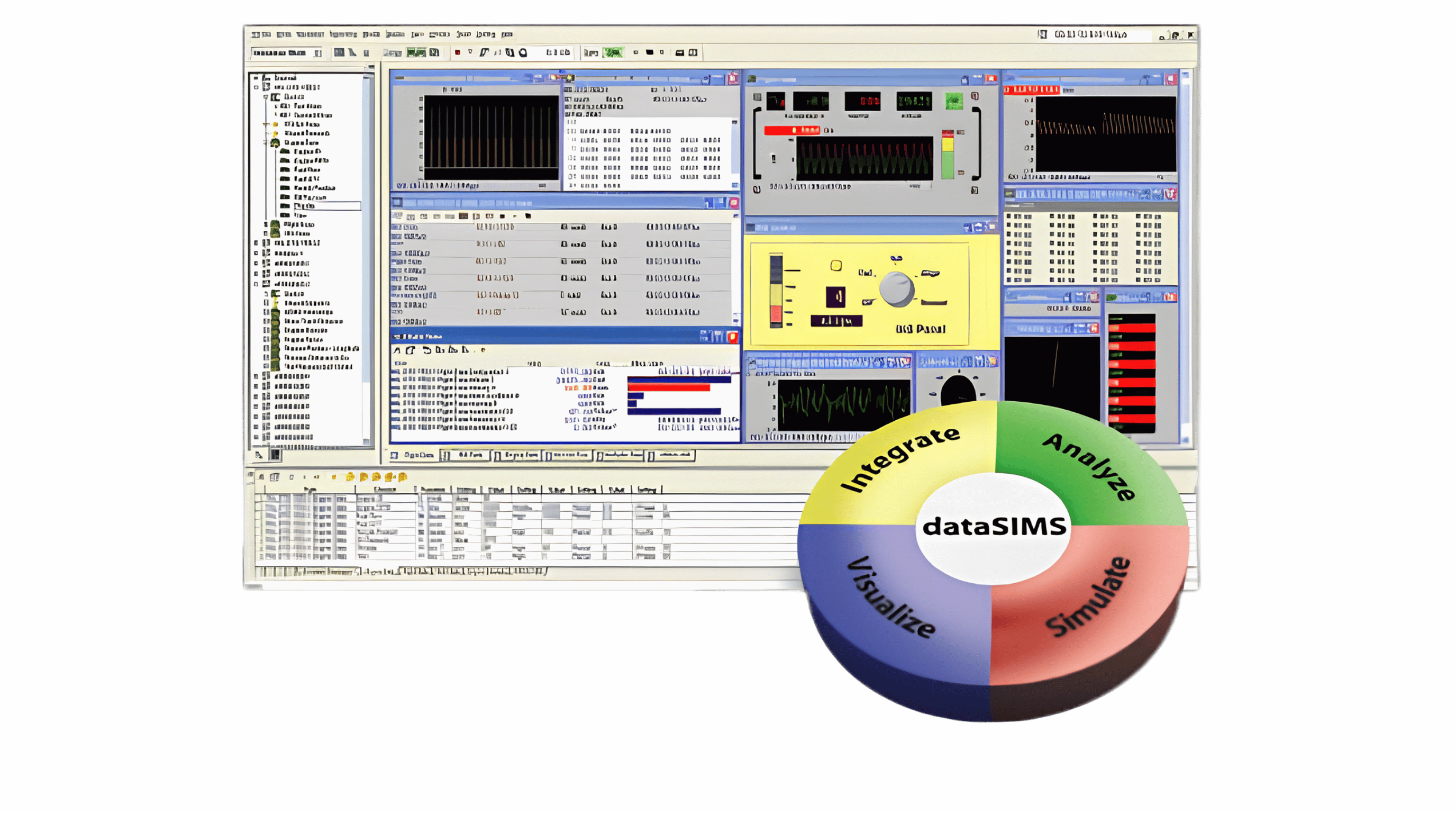

dataSIMS（データシムズ）

MIL-STD-1553BとARINC429を同時制御可能。テストやモニタ、シミュレーションと幅広くお使いいただけるソフトウェアです。



✓ 通信の中身（実データ）を扱いたい場合に
✓ 機体データに近い信号のシミュレーション
✓ 複数プロトコルをまたいだシステム試験



実データ検証 1553B+ARINC429同時制御 シミュレーション



詳細カタログをダウンロード →



data SIMS
RELATED SOLUTION

「『通信は正常』——それも、立派な診断結果です。」

Handy Dandyでプロトコルを確認した結果「通信は正常」と出ることがあります。これは失敗ではなく、原因がプロトコル層の手前——配線という物理層にある可能性を示す、重要な手がかりです。配線そのものの健全性まで確認したい場合は、物理層専用のラインテスター DBT300 が力を発揮します。

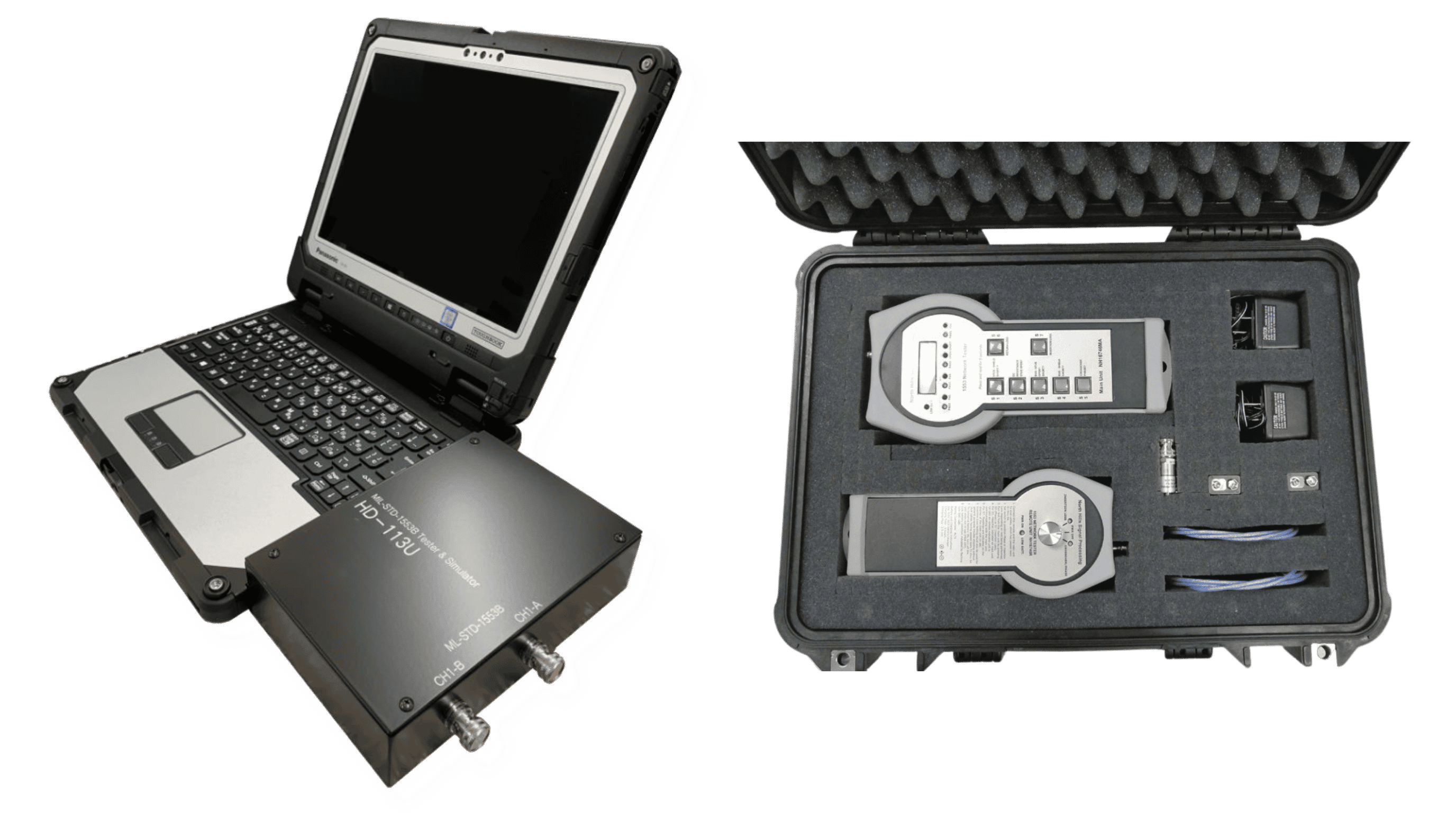

Handy Dandy DBT300　製品画像
Handy Dandy（HD113U） DBT300（North Hills／DDC）
種別 バステスター／バスモニター 1553ネットワークテスター（ラインテスター）
見る層 プロトコル・データ（デジタル層） 配線・物理層（アナログ層）
主な確認内容 メッセージ、コマンド応答、データ内容 ショート／オープン／クロスオーバー／シールド間ショート、DC抵抗、挿入損失・リターンロス
操作方法 PC上のGUI操作（BusTrACEr／dataSIMS） Press-to-Testスイッチ＋LED／LCD判定、1人で迅速に測定可能
電源 USB給電／DC電源入力 9V充電式リチウムイオン電池（標準9V電池でも代用可）
可搬性 ノートPC一体型、専用キャリーケース対応 本体約550g・専用キャリングケース入りで軽量ポータブル
こんな時に 「通信の中身を見たい」 「そもそも線が生きているか確認したい」
CREDIBILITY

JFE商事エレクトロニクスの強み



footer-logo

30
年以上

航空宇宙分野における実績に裏打ちされた確かなノウハウ

DDC/PDC正規代理店
国内トップシェアを誇るDDC/PDC製 MIL-STD-1553B準拠データバス製品を、正規代理店として国内でお届け
本場米国へ
定期的な渡米訪問を通じて航空宇宙分野の最新情報をキャッチアップ
日本語サポート
マニュアル・お問い合わせ対応もすべて日本語
WARRANTY

保証・サポート

✓ 保証書を添付してお渡しします。保証期間内の不具合はご相談ください。
✓ 計算機部分については、メーカー（Panasonic）の保証に準じます。



※ 対応範囲はご契約・ご利用条件により異なります。詳細はお問い合わせください。

1553の試験、

始めるまでに時間をかけていませんか。

Handy Dandyなら、届いたその日から測定を始められます。

構成のご相談、お見積り、デモのご依頼を承っています。
